激光焊接工艺对于产品结果设计的要求
发布时间:2021-10-07 16:23:59 分类:行业资讯 点击量:

以别摸我焊缝质量等级

激光焊接工艺对于产品结果设计的要求(图1)


7 n: J1 ]$ Q/ B: f7 X

接头及焊接要求

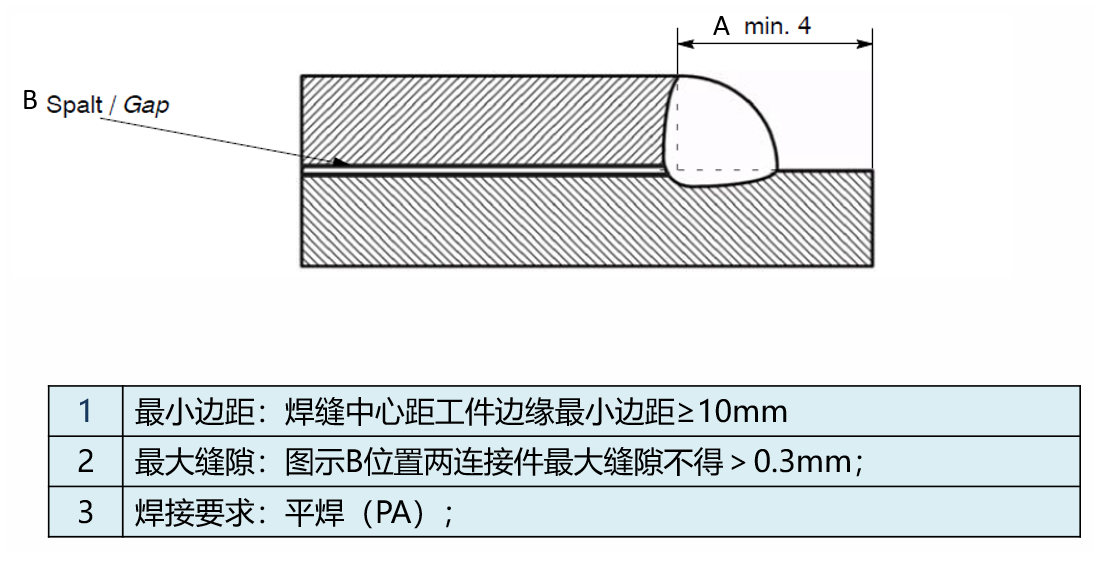

1、I型接头及焊缝要求:

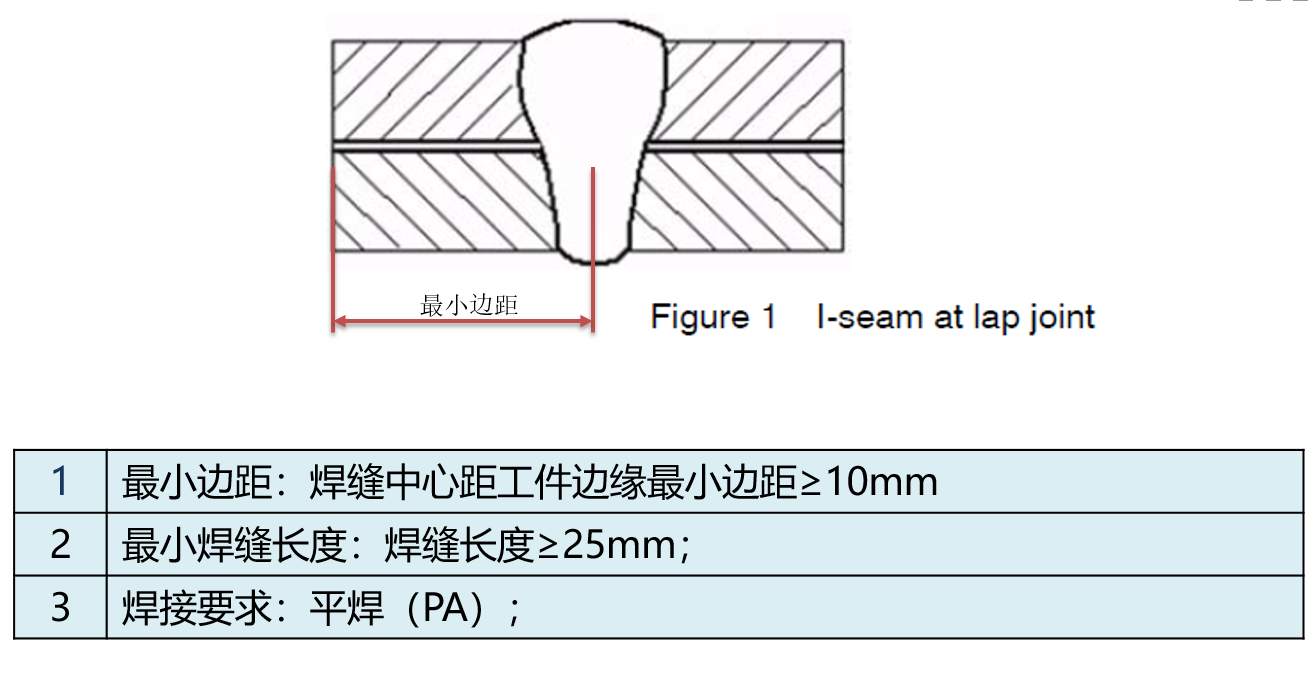

激光焊接工艺对于产品结果设计的要求(图2)

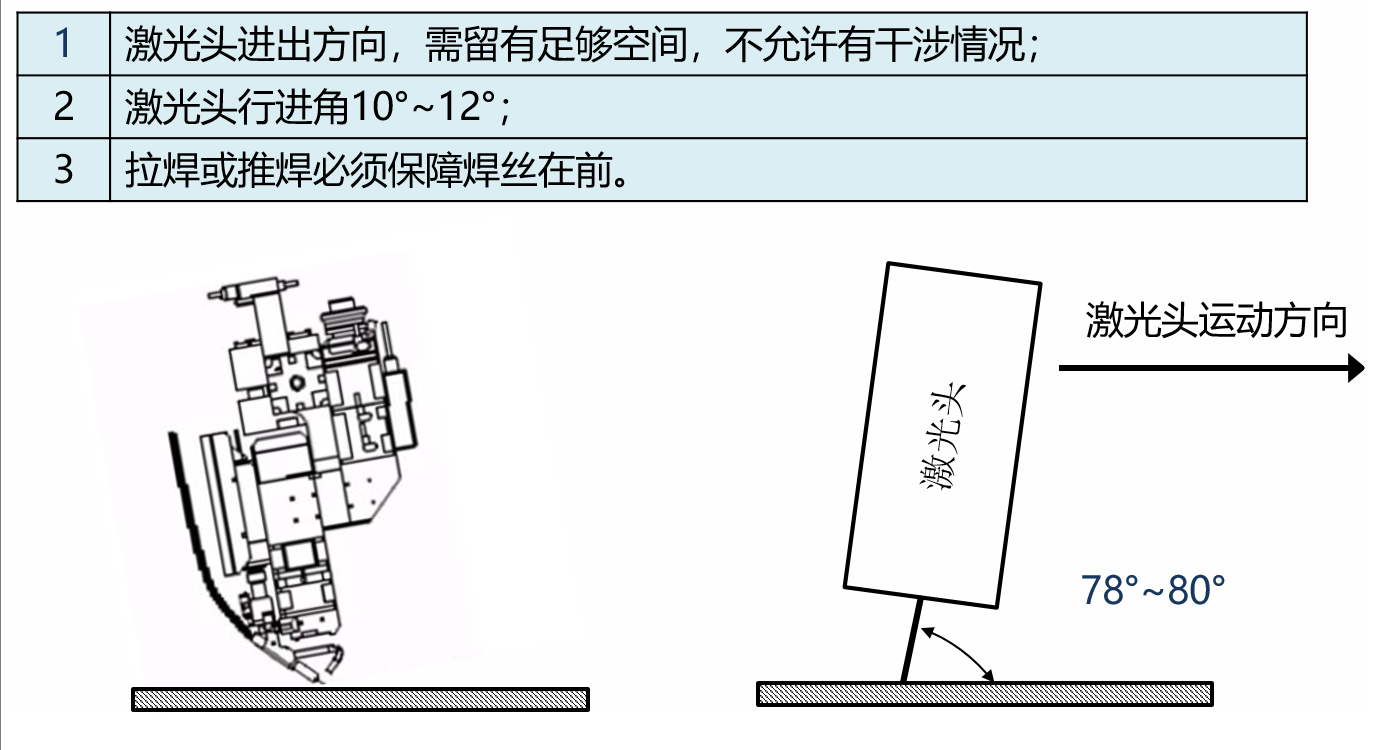

激光焊接工艺对于产品结果设计的要求(图3)

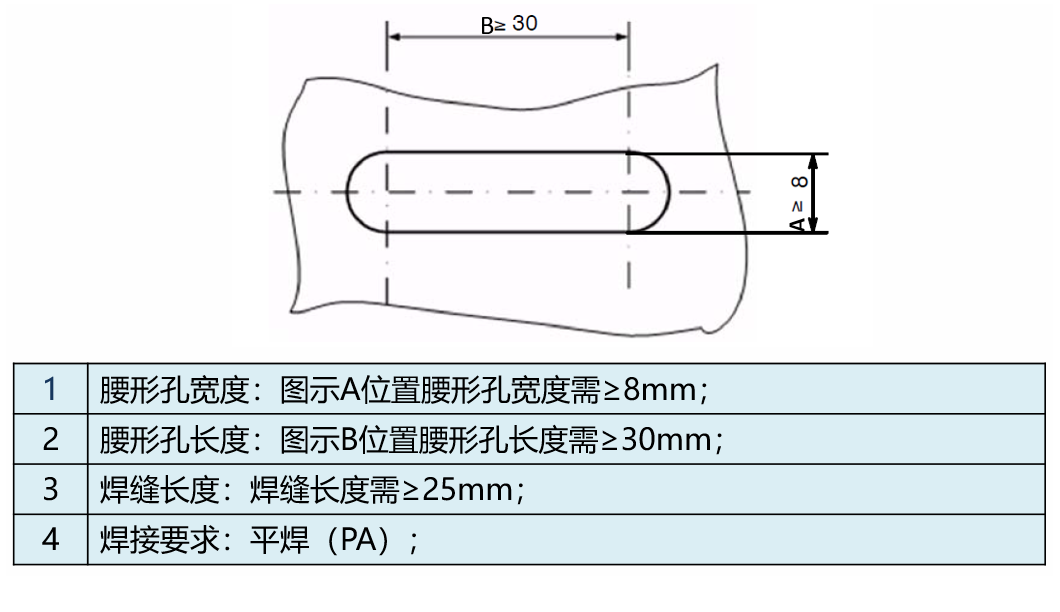

激光焊接工艺对于产品结果设计的要求(图4)

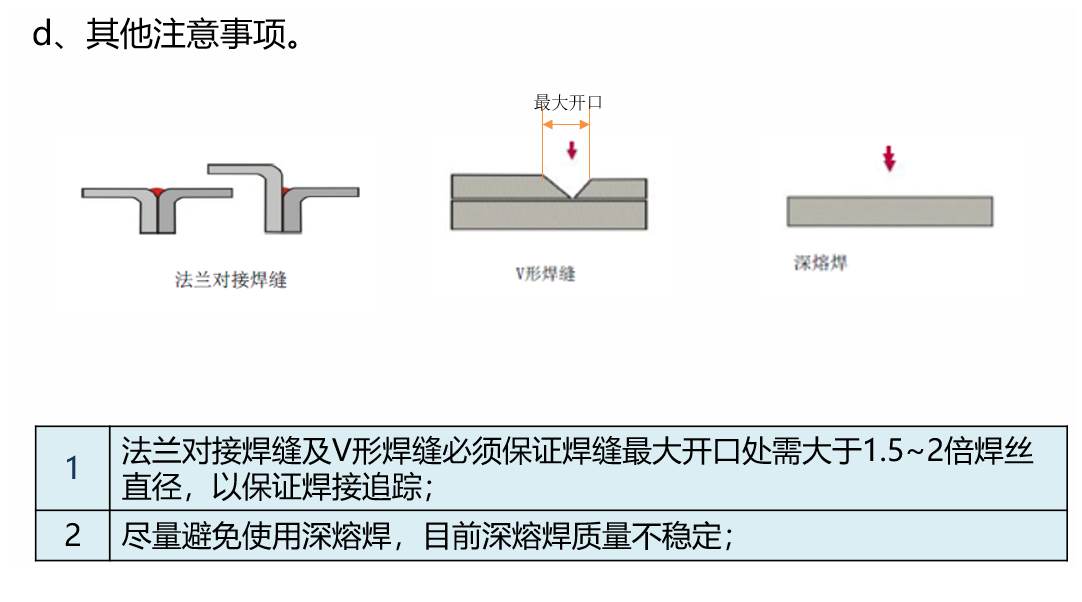

4、其他注意事项;

激光焊接工艺对于产品结果设计的要求(图5)

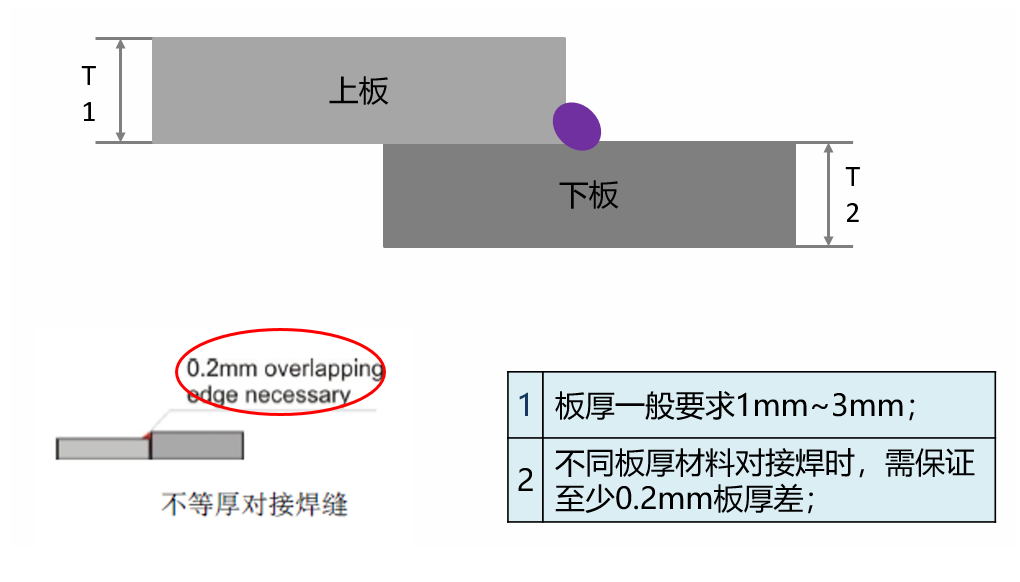

5、材料厚度选用要求

激光焊接工艺对于产品结果设计的要求(图6)

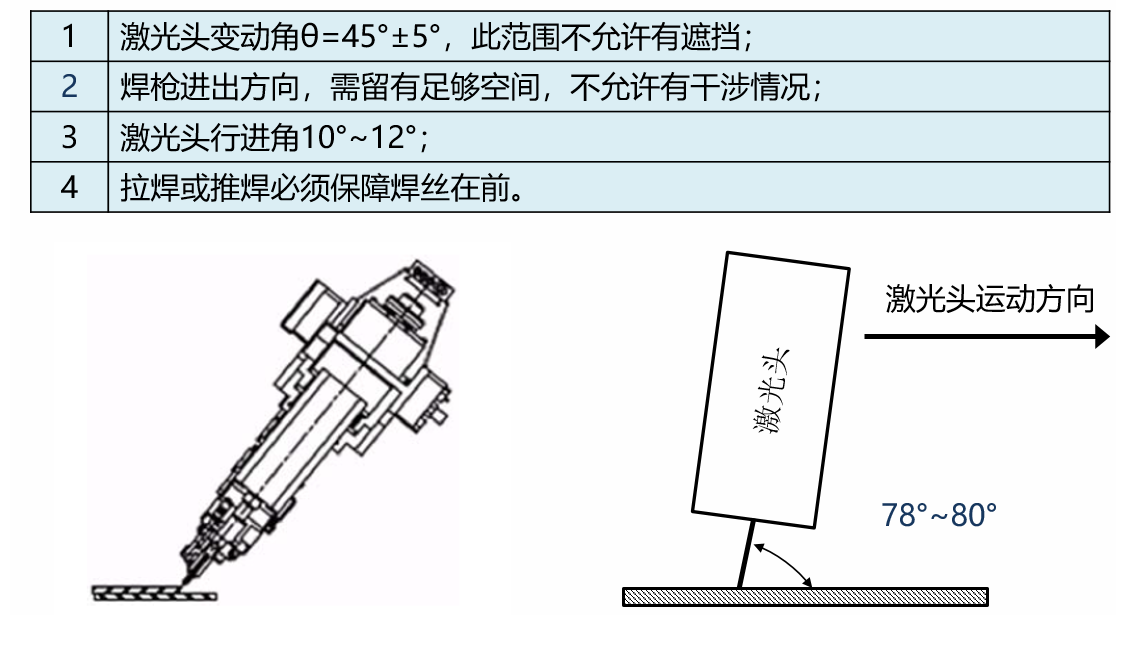

6、焊接作业的影响;
a、I型焊缝;

激光焊接工艺对于产品结果设计的要求(图7)


b、角接/搭接接头焊缝;

激光焊接工艺对于产品结果设计的要求(图8)

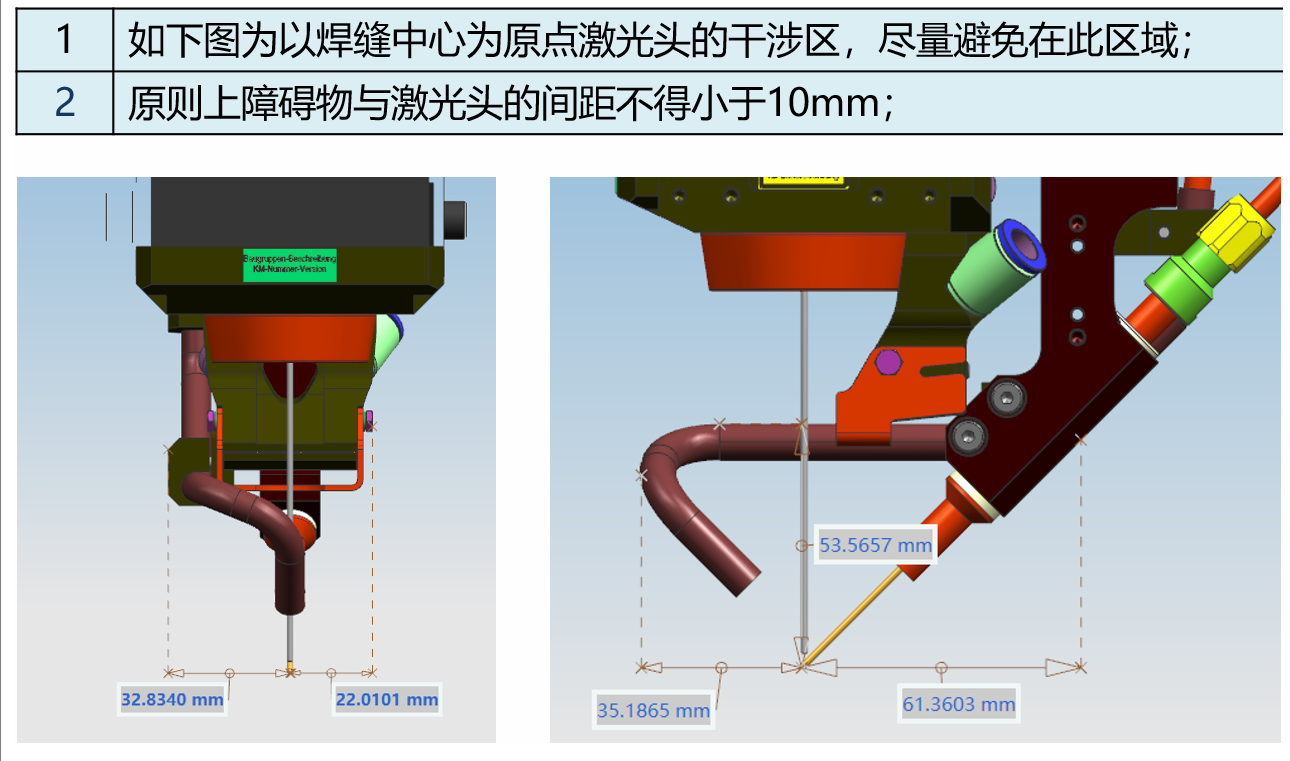

c、激光头干涉区域

激光焊接工艺对于产品结果设计的要求(图9)
